供应PJG-630/10矿用隔爆兼本质安全型高压真空配电装置

点击图片查看原图

品牌: 玮肯防爆
电压: 10kv
电流: 630A
型号: PJG-630/10
单价: 20000.00/台
起订: 1 台
供货总量: 999 台
发货期限: 自买家付款之日起 1 天内发货
所在地: 浙江 温州市
有效期至: 2021-05-13
最后更新: 2020-05-13 13:46
浏览次数: 0
购买   加入购物车

公司基本资料信息
"
山东钥匙机铣刀供应_数控铣刀相关
北京牛商网渠道加盟电话_代理费用-深圳市牛商网络股份有限公司
黄金店回收吗_黄金面膜相关-衡阳市石鼓区永鑫寄卖行
上海20G现货价格_豫贸网
真皮办公椅_办公桌相关-佛山市智行家具有限公司
健康大数据—百岁奥秘健康科技集团
""
湖南家电维修_家电维修、安装服务-武陵区新春水电维修经营部
云南普洱熟茶销售_邦崴价格-澜沧县富东乡邦崴村山头茶叶农民专业合作社
轻钢别墅造价_公寓、花园、别墅相关-长沙远大模块集成科技有限公司
高品质10寸披萨批发零售_披萨的做法相关
电解法二氧化***协同消毒剂发生器_环保设备加工-湖南源生环保设备有限公司
物流|货运代理-河南旭豪货运服务有限公司
"
详细说明
 BGP9L高压真空配电装置PJG-630/10矿用隔爆兼本质安全型高压真空配电装置

一.用途与性能
  PJG-630、500、400、300、200、150、100、50/10(6)矿用隔爆兼本质安全型高压真空配电装置(以下简称配电装置)主要用于具有爆炸性危险气体(甲烷混合物)的煤矿井下,对工作电压10(6)kV、额定频率50Hz、额定电流至630A的三相交流中性点不直接接地的供电系统进行控制,保护和测量,并可作为直接起动高压电动机之用。
 PJG-630/10矿用隔爆兼本质安全型高压真空配电装置
二.型号含义
P:配电装置
J:隔爆兼本质安全型
G:高压
630:额定电流
10(6):工作电压

 PJG-630/10矿用隔爆兼本质安全型高压真空配电装置
三.结构概述

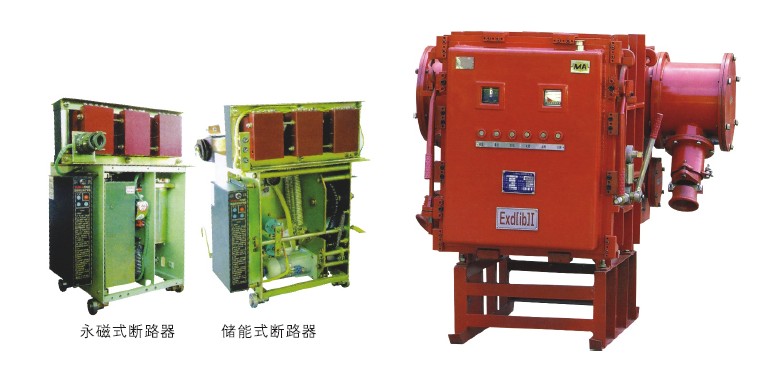

  配电装置总体结构可分为隔爆箱和机芯小车两部分,隔爆箱由壳体、箱门、后盖(凉快)、接线腔、底架等主要部分组成。壳体为长方体结构,中间有一隔板,将箱体分为前后两腔,在前腔装有机芯小车。车上装有真空断路器、三相电压互感器、母线式穿心电流互感器、压敏电阻、隔离插销触头等。
  在箱体中隔板上装有6个插销静触头座和两个九芯组合接线柱。隔离板左上角装有照明灯,后腔分为上,下两室(中间横隔板不起防爆作用),在下室的高压电缆引入口内侧装有一只零序互感器。在下室左右板上还装有小出线嘴,可以引出控制线,实现远方控制。另外下室内,还有一终端电阻,它接在九芯接线端子上。当使用的负载电缆是UGSP型监视屏蔽电缆,并要求绝缘监视保护时,请将下室终端电阻取下,将电缆中的监视线与地线分别接到原终端电阻两个接线柱上,终端电阻的引出线分别与电缆另一端的监视线与地线联接即可。
 按使用方式不同,配电装置分为四种型式:
a型:有两个电源进线端,负荷侧为单回路馈出,配电装置可单台使用也可以联台使用。
b型:有一个电源进线端,另一端连接堵筒。即电源侧为单回路馈入,负荷侧为单回路馈出。配电装置可单台,也可联台使用。
c型:配电装置无电源进线端,三相电源从相邻开关上直接引入,负荷侧单回路馈出。配电装置只能联台使用。
d型:配电装置无进线端,三相电源从相邻开关上直接引入,无负荷馈出线,当峒室有多台配电装置联台使用时,该配电装置只有联络开关,不能单台使用。

  PJG-630/10矿用隔爆兼本质安全型高压真空配电装置
四、主要技术数据
额定电流:50、100、150、200、300、400、500.630A
额定电压:6kV、10kV
额定短路开断电流:12.5kA
额定短路关台电流:31.5kA
额定峰值耐受电流:31.5kA
永磁断路器机械寿命:10000次
隔离插销机械寿命:2000次
