重庆户外10KV真空高压开关

点击图片查看原图

品牌: 陕西南业
单价: 8888.00/台
起订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 陕西 西安市
有效期至: 长期有效
最后更新: 2019-06-19 14:21
购买   加入购物车

公司基本资料信息
"
优质二手房_西藏房产中介优势-林芝安居房屋中介有限公司
床单洗涤商家_洗涤原料相关-成都晶洁洗涤服务有限公司
专业自吸泵推荐_离心自吸泵相关-浙江沁泉泵阀有限公司
非标恒温恒湿箱多少钱_恒湿箱相关-广东艾斯拓鼎设备有限公司
我们推荐贵州312型装配式公路钢桥研发设计_312型装配式公路钢桥厂家相关-四川康健钢结构工程有限公司
日照金融教育基地
""
电工_电工证书相关-深圳市龙华区东方培训中心
四柱液压机价格_安徽厂家-马鞍山新富力机械科技有限公司
绵阳娃娃鱼多少钱一斤_娃娃鱼市场价是多少相关-旺苍县大两乡淡水鱼养殖专业合作社
冲剪机厂家_多功能剪板、折弯价格-马鞍山新富力机械科技有限公司
东莞知名关键词定制_提供广告发布定制-商舟网网络科技有限公司
上海新而正自动化,P+F倍加福,菲尼克斯phoenix,巴鲁夫balluff,SICK施克
"
详细说明
重庆户外10KV真空高压开关

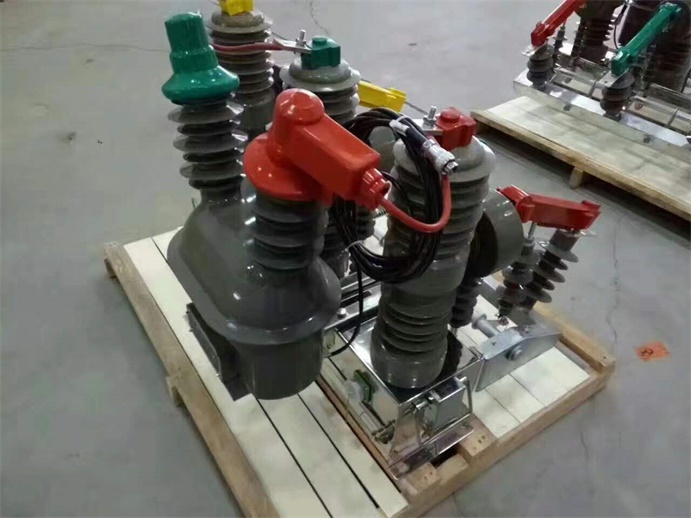

ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备,主要用于农网和城网的10kV户外配电系统,作为分、合负荷电流、过载电流及短路电流之用;也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。微信图片_2019032914214154
重庆户外10KV真空高压开关
产品型号
ZW43-12G/T630-20
Z:真空断路器;W---户外;43---设计序号;12KV----额定电压(KV);G----带隔离刀闸;T----弹簧操作机构(订货时手动操作或电动操作方式需说明);
630A----额定电流(A);20KA----额定短路开断电流(KA);
重庆户外10KV真空高压开关
特性:
   具备1~3次重合闸功能,且重合器参数可以整定;
   具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,且参数可以连续整定;
   具备小电流接地保护功能,且参数可以连续整定;
   既可以实现有线远方控制,也可在杆下无线遥控。
重庆户外10KV真空高压开关
断路器结构特点
1断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
2断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
3三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
4操动机构采用小型化弹簧操动机构,储能电机功率小,分合闸能耗低;机构传动采用直动传输方式,零部件数量少,可靠性高。操动机构置于密封的机构箱内,解决了操动机构锈蚀的问题,提高了机构的可靠性。
5断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化,也可以与重合控制器配合组成自动重合器、分段器。
6断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。

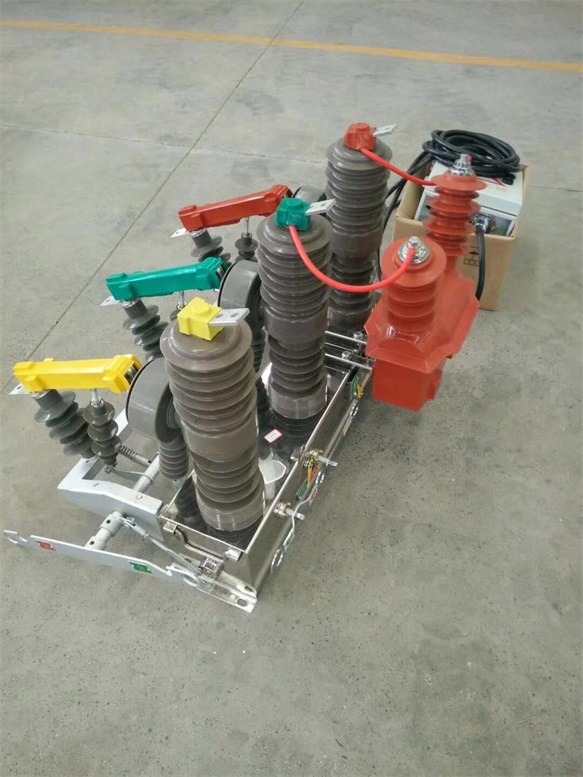

7断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时,隔离开关不能进行分、合闸操作;只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子,维护方便。微信图片_2019032914214156
重庆户外10KV真空高压开关
操作
1.断路器经yi新的小型化设计,采用全封闭结构,独特的灭弧室封装技术,密封性能好,有助于提高防潮、防凝露性能,适用于高温、潮湿地区使用。
2.断路器开断性能稳定可靠,具有无燃烧和爆炸危险,安全、免维护、体积小、重量轻、使用寿命长等特点。
3.断路器可装设二相CT,输出二相电流供职能控制进行信息分析,实现过流保护功能。
4.断路器内装有合闸涌流消除装置(复合控制器),不但能避免涌流引起的误动作,而且正常工作时果电流脱扣器线圈不带电,从而小车了脱扣器抖动可能引起的误动作。
5.断路器也可配置智能开关控制器,设有三段式电流保护,零序保护,重合闸、速断保护等多种保护功能,它支持多种通讯协议,允许选用多种通讯方式构成通讯网,即可对开关进行本地手动或遥控操作,也可通过通讯网实现远方遥控,如配用相应的重合器或分段器控制装置,可作为重合器或分段器使用。
6.操动机构密封在开关箱体内部,可以有效地避免开关因长期户外环境下面引起的机构锈蚀。
7.操动机构新颖、简单、运行可靠、体积小,机械寿命可达1万次。
重庆户外10KV真空高压开关
工作原理
1.储能过程
拉动机构手动储能拉环,或给机构电动储能信号,电机带动储能拐臂给储能弹簧储能,通过储能保持环节保持此能量。
2.合闸过程
合闸时,拉动机构手动合闸拉环或给机构电动合闸信号,合闸弹簧能量释放,机构输出轴转动,通过拐臂、连杆带动灭弧室动触头向上运动,与静触头接触,并提供接触压力,同时为分闸弹簧储能,通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3.分闸过程
分闸室,拉动机械手动分闸拉环或机构电动分闸信号,机构的合闸报纸环节解扣,在触头压力弹簧和分闸弹簧的作用下,机构输出轴反向转动,通过连杆,拐臂带动灭弧室触头向下运动,懂静触头分开,断路器分闸。分闸状态点开关分闸弹簧保持。
4.过流保护过程
配置电液互感器的断路器,当流经断路器主回路的电流超过互感器的额定值时,通过互感器副边出5A电流,驱动机构内部过流脱扣器,断路器分闸。
重庆户外10KV真空高压开关
使用条件
1 正常使用条件
a) 周围空气温度: -40℃~+40℃;
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;
d) 风速不超过34m/s(相当于圆柱表面上的700Pa);
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的;
f) 污秽等级:Ⅲ级。
2 特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用,这时用户的要求应和制造厂家进行协商,
并取得一致的意见。
3 如超出上述正常使用条件,由用户与制造厂协商。
